Zeitschaltung Ne555 Schaltplan
Monoflop Astabile Kippstufe Spannungswandler Schmitt-Trigger Grund- und Beispielschaltungen zum Timerbaustein IC NE555 etc. Das liegt vor allem daran dass die meisten ic Schaltungen weniger Bauteile besitzen.
PHILIPS - Timer alldatasheet datasheet Datasheet search site for Electronic Components and.

Zeitschaltung ne555 schaltplan. Hier gibt es verschiedenen Schaltungen mit ic die meisten sind fast einfacher als meine Schaltungen die auf Reißnägel gebaut sind. Weitere Hinweise im Text. Zeitschaltungen für die Modellbahn mit dem NE 555.

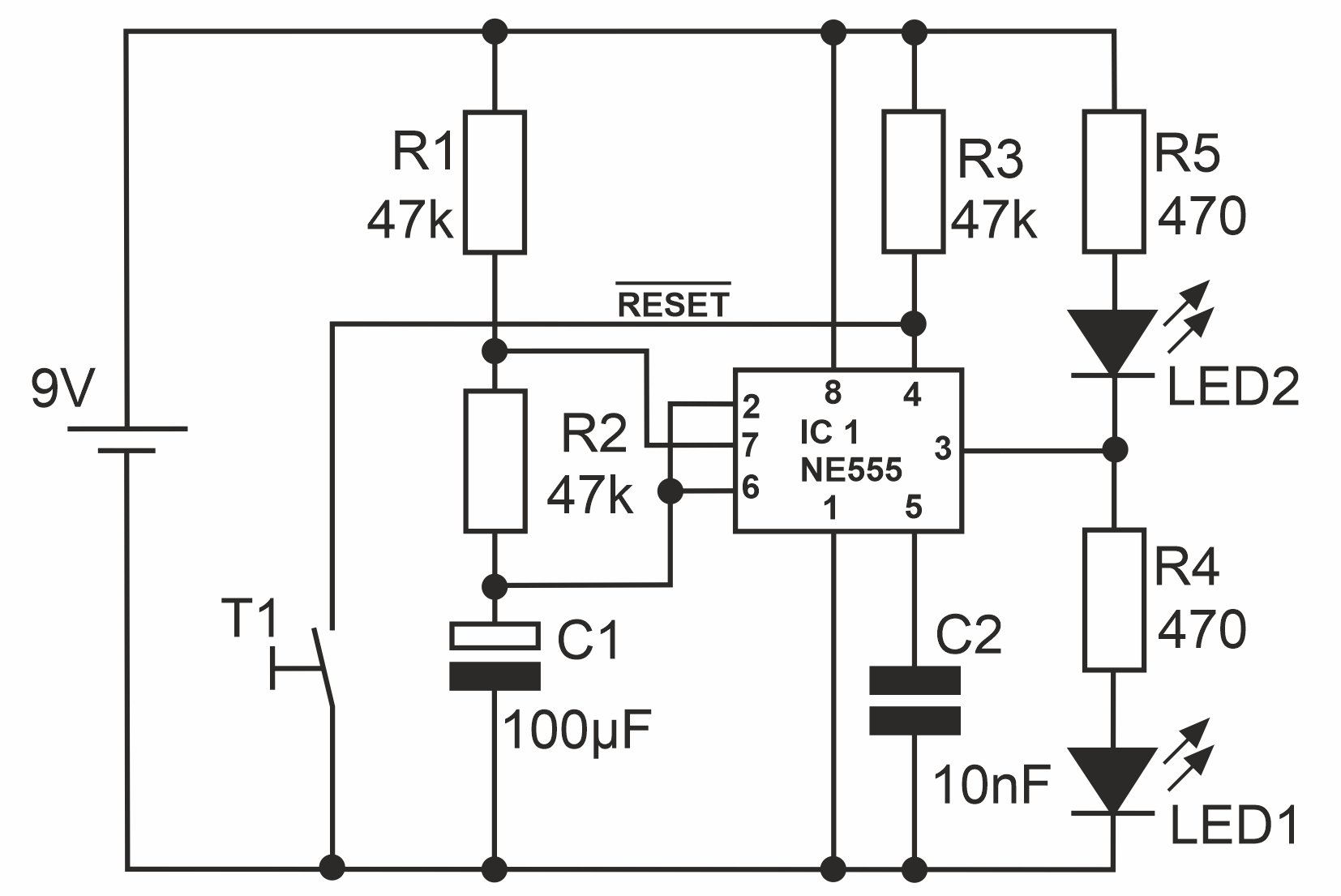

Der Ausgang 3 wird auf Masse durchgeschaltet und damit wird LED 1 und R5 überbrückt kurzgeschlossen. Der NE555 enthält eine monolithisch integrierte Zeitgeberschaltung die sich aufgrund ihrer Eigenschaften als Taktgeber Oszillator und für Zeitverzögerungen verwenden lässt. Mit Sorgfalt Geduld und Mühe bekommt ihr auch als Anfängen diese Schaltungen gut in den Griff.
Alle 5 Minuten den Schaltkreis wechselt. Verschiedene Schaltungen mit dem elektronischen Baustein NE 555 von Wilhelm Genz. B1058 vgs 12650 DM Zu Kapitel 8.
These circuits can be operated in the astable or the monostable mode with external resistor-capacitor RC timing control. Eine Zeitschaltung die einen von drei Schaltkreisen schließt und ca. Über den Widerstand mit der Bezeichnung R2 sowie den Kondensator bzw.
Withmonostable operation the time delay is controlled by one external and one capacitor. These devices provide two independent timing circuits of the NA555 NE555 SA555 or SE555 type in each package. This is one of the timer types.
NE555 and NE556 applications AN170 1988 Dec 4 Where T is in seconds R is in ohms and C is in Farads. NE555 LINEAR INTEGRATED CIRCUIT 1 SINGLE TIMER DESCRIPTION The Contek NE555 is a highly stable timer integrated circuit. Der NE555 kann deshalb nicht umschalten und bleibt dauerhaft in diesem Schaltzustand.
Timers for Timing Delays and Oscillator Application in Commercial Industrial and Military Equipment. NE555 Datasheet 555 Single Bipolar Timer. The SA555 is characterized for operation from 40 C to 85C.
Hier Wird Gezeigt Wie Ganz Einfach Eine Wechsel-Blinker-Schaltung Gesteckt WirdNachmachen Und GenießenSchritt 1. With a monostable operation the time delay is controlled by one external resistor and one capacitor. 1 x B1028 Zeitschaltung 1 x B1020 Treiberschaltung Bestell-Nr.
Timer NE555 und NE556. NE555 datasheet NE555 datasheets NE555 pdf NE555 circuit. Ich habe mir nämlich auf eine Platine drei Schaltkreise mit je 5 LEDs gebaut nun möchte ich dass ein NE555 diese drei steuert und wie gesagt ca.
With a stable operation the frequency and. PHILIPS alldatasheet datasheet Datasheet search site for Electronic Components and Semiconductors. Schaltung 2 Led Schalter mit einem Transistor Eine Led verhält sich anders wie eine Glühbirne eine Led leuchtet erst ab einer bestimmten Spannung.
It can be operated in Astable mode and Monostable mode. This voltage level trips the threshold comparator which in turn drives the output low and turns on the discharge QUALIFICATION OF TRIGGER PULSE AS SEEN BY THE TIMER 1 SWITCH GROUNDED AT THIS POINT OVOLTS 13 VCC VCC VCC VCC 10k 2 555001µF. The basic timing provided by the RC time constant can be controlled actively by modulating.
In the time delay mode of operation the time is precisely. 1zu160info - verschiedene zeitschaltungen für modelleisenbahnen. Wenn der Taster T1 betätigt wird fällt die Spannung an Trigger-Eingang 2.
Wird die Versorgungsspannung von 9V angeschlossen geht der 555 in den Ausgangszustand. See the preview image and the PDF file for more information. The SE555 is characterized for operation over the full military range of 55 C to 125C.

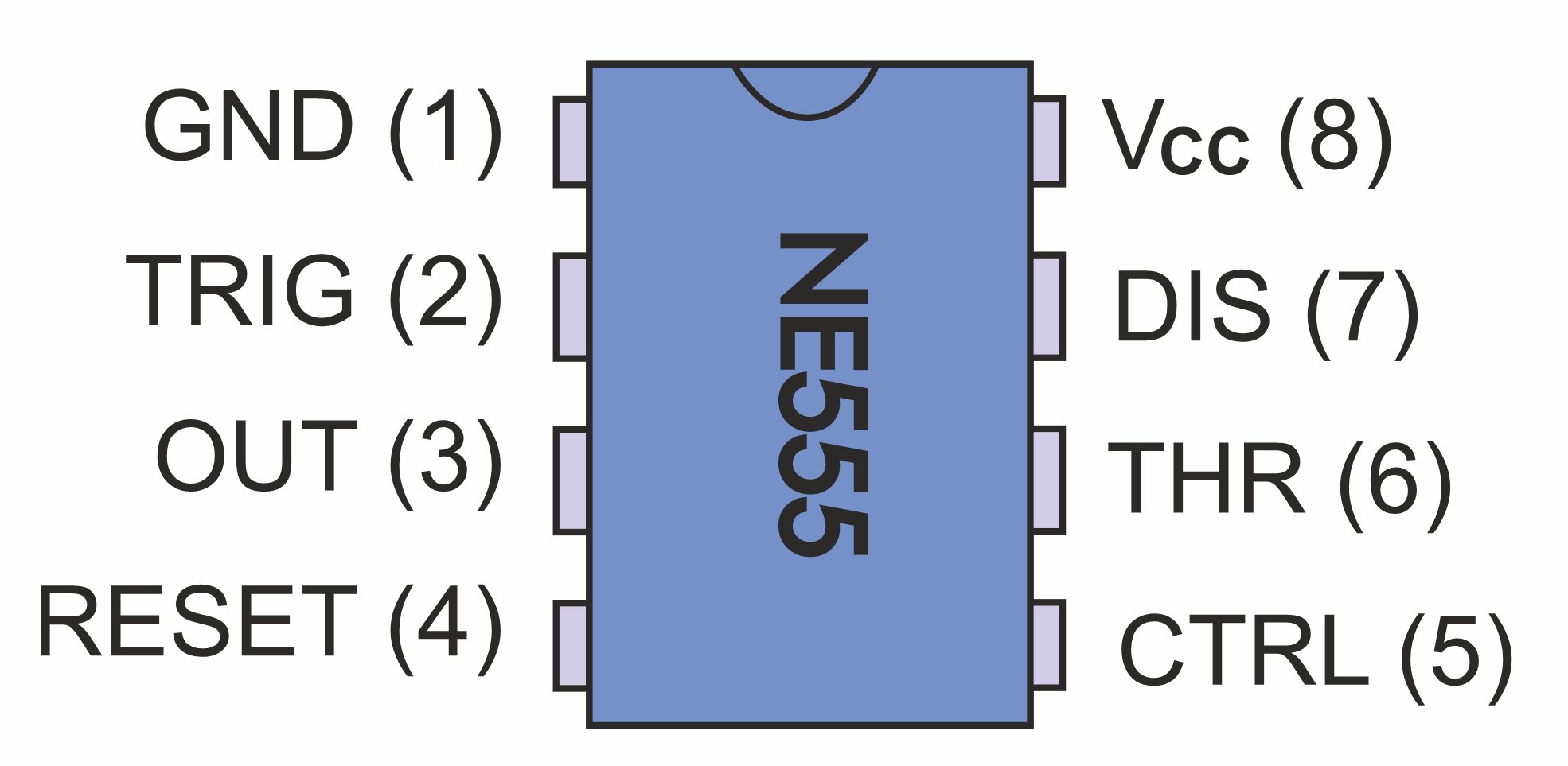

GENERAL PURPOSE SINGLE BIPOLAR TIMERS NE555 datasheet NE555 circuit NE555 data sheet. Der Schaltplan ist für 9 Volt ausgelegt solltet ihr eine kleinere Spannung verwenden dann einfach kleinen Widerstände verwenden. Anhand der folgenden Schaltung wird die Funktionsweise der Pins erklärt.
Materialliste Und SchaltplanEs Wird BenötigtStromquelle USB-TTL Modul 5V AusgangSteckbrett Jumper KabelTimer NE555PWiderstand 1K. STMICROELECTRONICS alldatasheet datasheet Datasheet search site for Electronic Components and Semiconductors integrated circuits diodes triacs and other semiconductors. LED 2 leuchtet Stromfluss über LED 2 und R4 durch den Ausgang 3 auf Masse.
Wie bei der monostabilen Kippstufe dient auch bei der bistabilen Kippstufe der Trigger-Eingang 2 zur Ansteuerung. AVAILABLE OPTIONS PACKAGE TA VTHRES MAX VCC 15 V SMALL OUTLINE D PS CHIP CARRIER FK CERAMIC DIP JG PLASTIC DIP P PLASTIC THIN SHRINK. Der NE555 ist seit 1972 auf dem Markt und ist der Standard-Baustein für alle zeitabhängigen Anwendungen in der praktischen Elektronik.
Wechselblinker Schaltung Mit NE555P Timer. The NE555 SA555 and SE555 monolithic timing circuits are highly stable controllers capable of producing accurate time delays or oscillation. ELV NE555-Experimentierboard NE555-EXB Komplettbausatz Sintron Full Edition UNO R3RFID Starter Kit für Arduino Im Digital-Experimentierboard DEB100 sind bereits alle für Experimente grundsätzlich benötigten Bauteile integriert sodass nötige Verbindungen nur noch durch Steckbrücken wie sie auf Steckboards Breadboards eingesetzt.
With an astable operation the frequency and duty cycle are accurately controlled by two external resistors and one capacitor. 8-DIP 8-SOP 1 1. The LM555NE555SA555 is a highly stable controller capable of producing accurate timing pulses.
B1061 vgs 985 DM Zu Kapitel 9. RC-Generator einfacher Sinusgenerator Seite 127 Bestell-Nr. The NE555 is characterized for operation from 0C to 70C.
Old version datasheet PRECISION TIMERS. Elektrolytkondensator C2 wird die sogenannte Verweilzeit bestimmt also jene Zeit in der sich die Schaltung im Arbeitszustand befindet. Timer NE555 datasheet NE555 circuit NE555 data sheet.
In dieser Zeit ist der Ausgang des NE555 aktiviert. Alle fünf minuten den Schaltkreis wieder öffnet und den nächsten schließt.
